摘要：利用瓦斯检测传感器检测出矿井下的瓦斯气体浓度，通过放大处理送入单片机，当浓度超过范围时，通过蜂鸣器报警。

一．根据上述原理作出以下的考虑。
　　
　　1．传感器的选择。为检测出空气中瓦斯气体的浓度，可采用瓦斯检测传感器MJC4/3.0L。
　　
　　2．传感器检出的微弱信号通过放大器差动放大器AD820放大。
　　
　　3．需要有单片机PIC12F1501、电源及稳压电路、放大电路、锂电池充电电路、蜂鸣器驱动电路组成。
　　
　　
　　根据这些考虑而设计的电路原理框图如下图。通过瓦斯检测传感器MJC4/3.0L瓦斯检测传感器MJC4/3.0L 通过运算放大器送入单片机AD端。整体设计如下图：

 二. 模块设计

　1.电源部分

电源3.7V锂电池供电：

稳压电路如下图：

2.充电部分

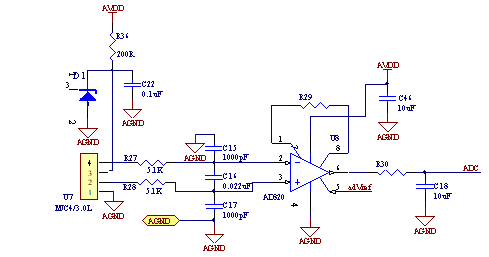

3模块采集部分

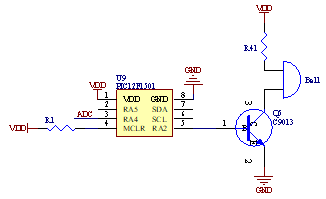

三．单片机部分
